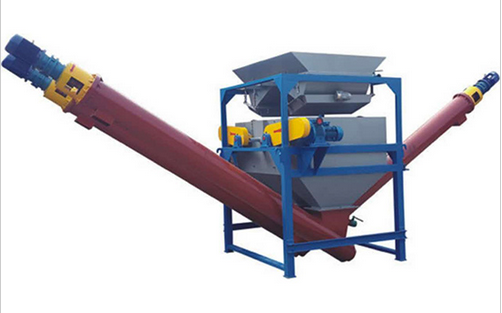

褐铁矿磁选机的结构主要三个部分组成

　　圆筒是由2-3毫米的不锈钢板卷焊而成。圆筒的端盖为铸铝件，用不锈钢螺钉和筒相连接。用不锈钢（铜）或铝做筒体，是因为这些材料都是非导磁材料，具有较好的透磁能力，这样可以使磁力线不致和筒体形成磁短路。圆筒表面还包一层耐磨橡胶或绕一层细铜线作保护层，使筒面不受磨损。同时有利于磁性矿粒在筒面上的附着，加强筒体对磁性矿粒的携带作用，圆筒由电动机带动旋转。

　　磁系分为三极永磁磁系，也有四极或多极的。磁极的极性沿圆筒旋转方向交替排列的，工作时固定不动。当磁性矿粒被吸引到圆筒表面上并随圆筒一起旋转时，因极性交替而产生磁翻（又叫磁搅拌）现象，而使湿式磁选机夹杂在磁性矿粒中的一部分非磁性矿粒清除出来，可以提高磁性产品的质量。

　　箱底就的主要是在湿式磁选机的分选过程中起作用，矿浆经给矿箱给入槽体（底箱）后，在给矿喷水管的水流作用下，使矿粒呈松散状态进入箱底的给矿区。由于磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，并克服重力等机械力向磁极运动，而被吸引到筒体的表面上，经常有无良厂家欺骗客户虚吹机器的质量如何如何好，这样的设备在短时间内看不出什么问题，可以满足客户的生产要求。但是在长时间的使用中就会发现一系列的缺点，比如设备性能的下降，磁性不稳定等等，这样对褐铁矿磁选机的维修不仅浪费了钱而且还会对生产计划造成损失。
